產品詳情
規格參數：
產品型號：PJ-246
額定電壓電流：參數配置：插孔直徑:￠2.5mm
接觸電阻：Rating:0.5A 30V DC
絕緣電阻：Contact Resistance:100 mΩ max.
耐電壓: Operating temperature:-20℃~70℃ Operating force:3-20N Operating Life:5000cycles

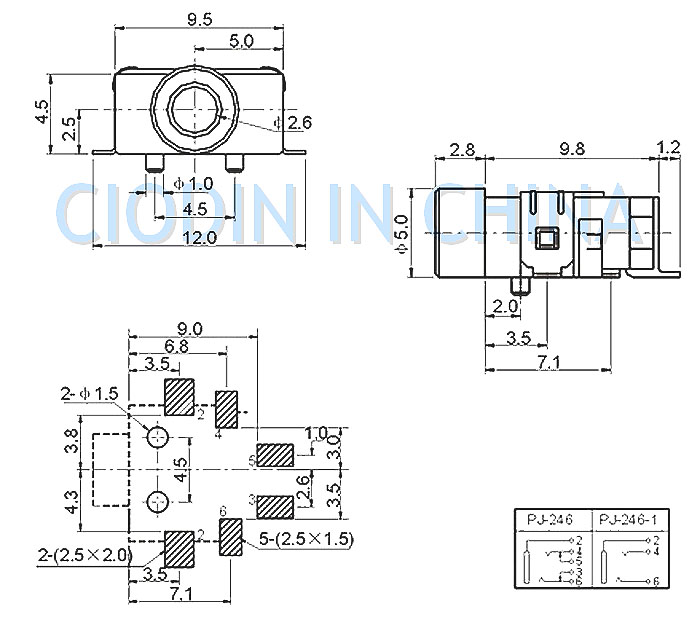

產品尺寸: 外形尺寸：12.6mm*9.5mm*5.0mm
以下本系列共通的注釋。
1.本產品示例圖的外觀、顏色，與實物有所差異，PCB板參考尺寸一致;
2.請使用1.6mm板厚的印刷電路板;
3.請以最小訂購單位的N(整數)倍來訂貨;
4.受限于結構特性，請預防助焊劑滲入產品;
5.非標準卡可能造成本產品損壞。
1.水溶性助焊劑會使本產品腐蝕的可能,請避免使用;
2.給端子進行焊接時,如果在產品上施加壓力,會有移位、變形及電特性劣化可能,請在使用中注意;
3.焊兩次錫請在第一次焊接之后恢復到常溫再進行。連續加熱,會使塑膠變形&老化,端子松動&脫落及電特性降低的可能;
4.避免助焊劑滲入本產品，會使產品損壞、接觸故障或動作不良;
5.印刷電路板&安裝孔位模式,請參照產品圖中記載的推薦尺寸;
6.在整機組合安裝工序中,請注意不要對產品施加外力;
7.在低電壓條件下(DC1V以下)使用時,會有接觸不良的可能。以直流電阻的負荷設計本產品,不可用于其他負荷;(電感性負荷、電容性負荷)
8.在使用、測試過程中,如果超過規定以上的操作力,產品有損壞的可能;
9.請在常溫常濕[常溫25℃,濕度在50℃以內]、不受陽光照射、不含腐蝕氣體的地方保存,自交貨起6個月內為限度,請盡快使用。
