電子開關/M.DS1508S

產品詳情

規格參數:

產品型號:M.DS1508S

額定電壓電流:參數配置 :動作力:100gf/205gf

接觸電阻:1.Rating : DC 5V 10mA

絕緣電阻:2. Contact Resistance:100mΩMAX

耐電壓: 3. Insulation Resistance:100MΩMIN 4. Soldering Temper: 260±5°/5s 5. Mechanical Life: 100000 cycles Min 6. Electrical Life: 100000 cycles Min 7. Ambient Temper.Used: -25 ℃ to 85 ℃ 8. Ambient Humidety Used: 85% RH 9. Operating Force: Lever portion 100 ± 30 gf Push portion 205 ± 50 gf

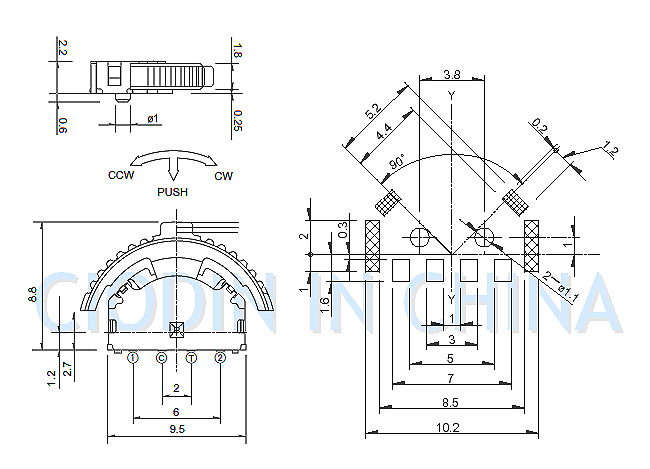

產品尺寸: 外形尺寸:9.5mm*8.25mm*2.2mm



以下本系列共通的注釋。

1.本產品示例圖的外觀、顏色,與實物有所差異,PCB板參考尺寸一致;

2.請使用1.6mm板厚的印刷電路板;

3.請以最小訂購單位的N(整數)倍來訂貨;

4.受限于結構特性,請預防助焊劑滲入產品;

5.非標準卡可能造成本產品損壞。

1.水溶性助焊劑會使本產品腐蝕的可能,請避免使用;

2.給端子進行焊接時,如果在產品上施加壓力,會有移位、變形及電特性劣化可能,請?jiān)谑褂弥凶⒁?

3.焊兩次錫請?jiān)诘谝淮魏附又蠡謴?fù)到常溫再進行。連續加熱,會使塑膠變形&老化,端子松動&脫落及電特性降低的可能;

4.避免助焊劑滲入本產品,會使產品損壞、接觸故障或動作不良;

5.印刷電路板&安裝孔位模式,請參照產品圖中記載的推薦尺寸;

6.在整機組合安裝工序中,請注意不要對產品施加外力;

7.在低電壓條件下(DC1V以下)使用時,會有接觸不良的可能。以直流電阻的負荷設計本產品,不可用于其他負荷;(電感性負荷、電容性負荷)

8.在使用、測試過程中,如果超過規定以上的操作力,產品有損壞的可能;

9.請?jiān)诔爻馵常溫25℃,濕度在50℃以內]、不受陽光照射、不含腐蝕氣體的地方保存,自交貨起6個月內為限度,請盡快使用。
